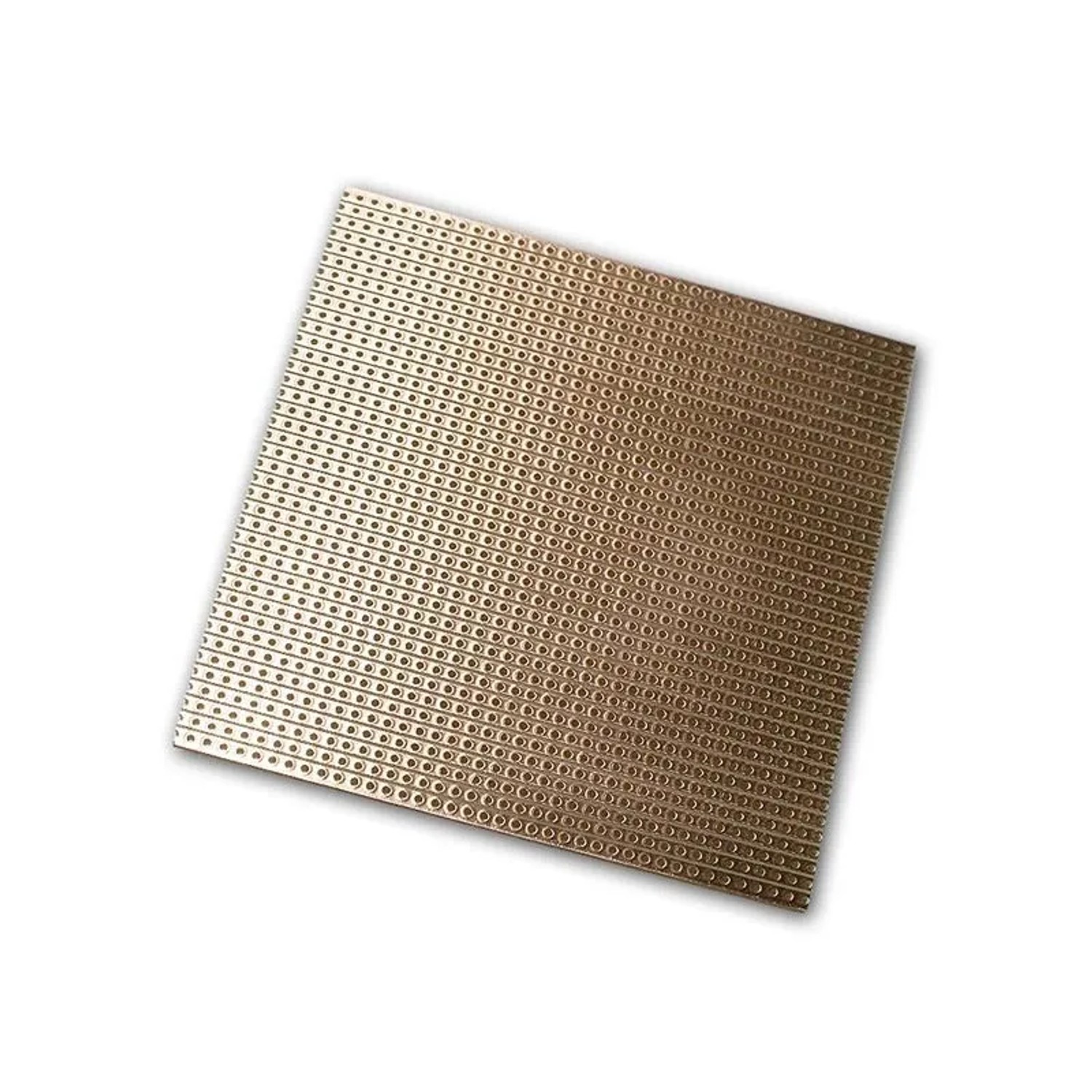

Die world-trading-net Platine 100×100 mm: Ihre solide Basis für Elektronikprojekte
Sie sind auf der Suche nach einer zuverlässigen und vielseitig einsetzbaren Grundlage für Ihre elektronischen Schaltungen und Prototypen? Die world-trading-net Platine im Format 100×100 mm mit Streifenraster ist die ideale Wahl für Hobbyisten, Ingenieure und Maker, die Wert auf Qualität und Funktionalität legen. Diese Kupfer-Rasterplatine bietet Ihnen die perfekte Plattform, um Ihre Ideen in die Realität umzusetzen, sei es für kleine Reparaturen, komplexe Projekte oder die Entwicklung neuer Geräte.
Hochwertige Konstruktion für maximale Leitfähigkeit
Das Herzstück jeder elektronischen Schaltung ist die Platine, und hier setzt die world-trading-net Platine auf bewährte Materialien und präzise Verarbeitung. Die Grundfläche dieser Platine besteht aus robustem Material, das eine exzellente Isolation bietet und gleichzeitig mechanischer Belastung standhält. Die feinen Kupferbahnen, die im Streifenraster angeordnet sind, gewährleisten eine optimale elektrische Leitfähigkeit. Dieses Design ermöglicht es Ihnen, Bauteile einfach zu platzieren und präzise zu verlöten, um stabile und zuverlässige Verbindungen zu schaffen. Die gleichmäßige Beschichtung mit Kupfer sorgt für eine hervorragende Lötbarkeit und minimiert das Risiko von kalten Lötstellen, was besonders bei empfindlichen Schaltungen von großer Bedeutung ist. Das Format 100×100 mm bietet dabei ausreichend Platz für die meisten gängigen Projekte, ohne überdimensioniert zu wirken.
Optimale Organisation und Flexibilität Ihrer Schaltungen
Das charakteristische Streifenraster dieser Platine ist kein Zufallsprodukt, sondern ein durchdachtes Designelement, das Ihnen maximale Flexibilität bietet. Die horizontalen und vertikalen Kupferbahnen sind in regelmäßigen Abständen angeordnet, was das Anbringen und Verbinden von Bauteilen erheblich erleichtert. Sie können Komponenten wie Widerstände, Kondensatoren, ICs und Transistoren mühelos auf den vorgesehenen Lötpads platzieren. Die durchgehenden Bahnen ermöglichen eine einfache Verlegung von Stromversorgungsleitungen oder Masseverbindungen über größere Distanzen, während die einzelnen Lötpunkte für die Signalübertragung genutzt werden können. Dieses Raster-System unterstützt sowohl lineare als auch modulare Aufbauweisen und fördert eine saubere und übersichtliche Verdrahtung, was die Fehlersuche und spätere Modifikationen erheblich vereinfacht.
Vorteile der world-trading-net Platine im Überblick
- Vielseitige Anwendungsmöglichkeiten: Ideal für Prototypenentwicklung, Lernprojekte, Reparaturen und fortgeschrittene Elektronikbaukästen.
- Exzellente Lötbarkeit: Die hochwertige Kupferbeschichtung ermöglicht saubere und sichere Lötverbindungen.
- Robuste Bauweise: Bietet eine stabile Basis für Ihre elektronischen Komponenten und schützt vor mechanischer Beanspruchung.
- Klare Strukturierung: Das Streifenraster erleichtert das Platzieren von Bauteilen und die Durchführung von Verbindungen.
- Optimale Leitfähigkeit: Konstante Stromübertragung durch hochwertige Kupferbahnen.
- Standardisiertes Format: Mit 100×100 mm passt die Platine gut in viele Gehäuse und Projektaufbauten.
- Einfache Fehlersuche: Die übersichtliche Anordnung der Lötpunkte und Bahnen unterstützt eine klare Verdrahtung und erleichtert die Fehlersuche.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Format | 100 x 100 mm – Ein Standardmaß, das viel Platz für Ihre Schaltungen bietet, aber dennoch handlich bleibt. |
| Material Basis | Hochwertiges Isoliermaterial, das für Langlebigkeit und Zuverlässigkeit sorgt und gleichzeitig eine sichere Grundlage bildet. |
| Leitermaterial | Reines Kupfer – bekannt für seine hervorragende elektrische Leitfähigkeit und gute Lötbarkeit, unerlässlich für effiziente Schaltungen. |
| Rasterung | Streifenrasterung – Ermöglicht eine flexible und organisierte Platzierung von Bauteilen und eine einfache Verdrahtung. |
| Löcherdurchmesser | Standarddurchmesser, geeignet für die gängigsten bedrahteten elektronischen Bauteile und viele Steckverbindungen. |
| Oberflächenbeschaffenheit | Gleichmäßige Kupferoberfläche, optimiert für eine einfache und sichere Lötverbindung, minimiert Oxidationsrisiken. |
Anwendungsbereiche für Ihre Projekte
Die world-trading-net Platine 100×100 mm Streifenrasterplatine Kupfer ist ein wahres Multitalent und findet in einer Vielzahl von Elektronikprojekten Anwendung. Für angehende Elektroniker und Schüler ist sie ein unverzichtbares Werkzeug, um die Grundlagen der Schaltungstechnik zu erlernen und erste eigene Designs zu realisieren. Maker und Bastler schätzen die Freiheit, eigene Schaltungen für Smart-Home-Anwendungen, DIY-Gadgets oder Roboterprojekte zu entwickeln und zu testen. Fortgeschrittene Anwender und Hobby-Ingenieure nutzen sie für die Erstellung von Prototypen neuer Geräte, die Entwicklung von Spezialschaltungen oder die präzise Implementierung von Sensorik und Aktorik. Auch für Reparaturen an bestehenden elektronischen Geräten, bei denen eine originale Platine nicht mehr erhältlich ist, bietet diese universelle Platine eine hervorragende und kostengünstige Alternative.
Qualität, die Sie spüren und sehen
Wir bei Lampenladen24.de wissen, dass die Qualität der Bauteile entscheidend für den Erfolg Ihrer Projekte ist. Deshalb setzen wir auf Produkte wie die world-trading-net Platine, die durchweg hohe Standards erfüllen. Die sorgfältige Verarbeitung sorgt dafür, dass keine scharfen Kanten oder Grate vorhanden sind, die die Handhabung erschweren könnten. Die Kupferbahnen sind klar definiert und weisen eine gleichmäßige Dicke auf, was eine zuverlässige Verbindung mit Ihren Lötstellen garantiert. Diese Präzision im Detail macht den Unterschied, wenn es darum geht, Schaltungen zu bauen, die nicht nur funktionieren, sondern auch langlebig und zuverlässig sind. Sie investieren in eine solide Grundlage, die Ihnen hilft, Frustration zu vermeiden und Ihre Kreativität voll auszuschöpfen.
FAQ – Häufig gestellte Fragen zu world-trading-net Platine 100×100 mm Streifenrasterplatine Kupfer
Was genau ist eine Streifenrasterplatine und wie unterscheidet sie sich von anderen Platinen?
Eine Streifenrasterplatine, auch Lochrasterplatine genannt, ist eine universelle Platine mit vielen kleinen Löchern, die in einem regelmäßigen Raster angeordnet sind. Diese Löcher sind auf der Oberseite und/oder Unterseite mit Kupferbahnen verbunden, die als Leiterbahnen dienen. Sie unterscheidet sich von einer speziell geätzten Platine, da sie universell einsetzbar ist und die Bauteile sowie Verbindungen manuell durch Löten erstellt werden. Dies bietet maximale Flexibilität für Prototypen und individuelle Schaltungen.
Welche Arten von Bauteilen kann ich auf dieser Platine montieren?
Sie können eine breite Palette von bedrahteten elektronischen Bauteilen auf dieser Platine montieren. Dazu gehören unter anderem Widerstände, Kondensatoren, Dioden, Transistoren, integrierte Schaltungen (ICs) mit entsprechenden Fassungen, Relais, Schalter und Steckverbinder. Achten Sie darauf, dass die Beinchen der Bauteile durch die Löcher der Platine passen.
Wie vermeide ich Kurzschlüsse beim Löten auf dieser Platine?
Um Kurzschlüsse zu vermeiden, ist sorgfältiges Arbeiten entscheidend. Stellen Sie sicher, dass Sie nur die vorgesehenen Löcher mit Lot verbinden. Vermeiden Sie es, Lötbrücken zwischen benachbarten Kupferbahnen zu bilden. Verwenden Sie die richtige Löttemperatur und die passende Lötspitze für Ihre Lötstation. Eine gute Beleuchtung und gegebenenfalls eine Lupe können ebenfalls helfen, präziser zu arbeiten.
Ist die Platine für den Einsatz in feuchten Umgebungen geeignet?
Diese Platine ist primär für den Einsatz in trockenen Umgebungen konzipiert. Die Kupferbahnen können bei Kontakt mit Feuchtigkeit korrodieren, was die Leitfähigkeit beeinträchtigt und zu Fehlfunktionen führen kann. Für feuchte Umgebungen empfiehlt sich eine spezielle Schutzbeschichtung oder die Unterbringung der Schaltung in einem geeigneten Gehäuse.
Wie kann ich sicherstellen, dass meine Lötverbindungen stabil und langlebig sind?
Für stabile und langlebige Lötverbindungen ist eine gute Vorbereitung wichtig: Reinigen Sie die Lötflächen an den Bauteilen und die Kupferbahnen auf der Platine, um Oxidation zu entfernen. Erhitzen Sie sowohl die Lötstelle (Bauteilbeinchen und Loch) als auch das Lot mit dem Lötkolben. Führen Sie das Lot erst zu, wenn die Lötstelle heiß ist. Eine gut verlötete Verbindung sollte glänzend und nicht matt oder körnig aussehen.
Kann ich die Platine zuschneiden oder bearbeiten, wenn ich ein kleineres Format benötige?
Ja, Sie können die Platine vorsichtig mit einem geeigneten Werkzeug wie einem Seitenschneider oder einer feinen Säge zuschneiden. Achten Sie darauf, dass Sie die Kupferbahnen nicht unnötig beschädigen. Nach dem Zuschneiden sollten Sie die Kanten leicht entgraten, um eine saubere Oberfläche zu erhalten. Beachten Sie dabei, dass das Streifenraster durch das Zuschneiden unterbrochen werden kann, was gegebenenfalls zusätzliche Drahtbrücken erfordert.
Woher weiß ich, welche Kupferbahn mit welcher verbunden ist?
Die Streifenrasterplatine ist so konzipiert, dass die Löcher in einer bestimmten Weise durch Kupferbahnen verbunden sind. In der Regel verlaufen die Bahnen horizontal in den Streifen und die einzelnen Löcher sind vertikal miteinander verbunden. Für eine exakte Veranschaulichung des spezifischen Rasters Ihrer Platine empfiehlt es sich, ein Datenblatt des Herstellers zu konsultieren oder eine einfache Sichtprüfung vorzunehmen, um die Verbindungen zu verstehen.
