Verstehen Sie die Kennzeichnungen „N“ und „L“ auf Ihren Lampen und in deren Anschlusskabeln, um eine sichere und korrekte elektrische Installation zu gewährleisten. Diese Kürzel sind entscheidend für die Unterscheidung zwischen dem Neutralleiter und dem Außenleiter (auch Phase genannt), was sowohl für die Funktion als auch für die Sicherheit Ihrer Beleuchtungssysteme von größter Bedeutung ist.
Das sind die beliebtesten Lampen N L Produkte
Die Bedeutung von N und L in der Elektrotechnik
In der Elektrotechnik, insbesondere bei der Verkabelung von elektrischen Geräten wie Lampen, stehen die Buchstaben „N“ und „L“ für spezifische Leiter, die für den sicheren Stromfluss und die Funktionalität unerlässlich sind. Das Verständnis dieser Bezeichnungen ist nicht nur für Elektriker, sondern auch für Heimwerker von zentraler Bedeutung, um Fehler bei der Installation zu vermeiden und die Sicherheit im Haushalt zu gewährleisten.
Der Neutralleiter (N)
Der Neutralleiter, gekennzeichnet durch das „N“, ist ein integraler Bestandteil des Stromversorgungssystems. Er dient dazu, den Stromkreis zu schließen und den Rückfluss des elektrischen Stroms zur Stromquelle zu ermöglichen. Im Gegensatz zum Außenleiter (L) hat der Neutralleiter im Normalbetrieb idealerweise kein elektrisches Potenzial oder nur ein sehr geringes Potenzial in Bezug auf die Erde. Dies macht ihn im Allgemeinen sicherer, jedoch sollte er niemals als stromlos angenommen werden, da in seltenen Fällen und bei bestimmten Fehlkonfigurationen auch hier Spannungen auftreten können. Der Neutralleiter wird oft mit einer blauen Isolierung versehen, um seine Identifizierung zu erleichtern.
Der Außenleiter (L) oder die Phase
Der Außenleiter, oft als Phase bezeichnet und mit „L“ markiert, ist der Leiter, der die Spannung von der Stromquelle zum Verbraucher transportiert. An diesem Leiter liegt die volle Netzspannung an (z. B. 230 Volt in Europa). Dies bedeutet, dass der Außenleiter im Gegensatz zum Neutralleiter ein hohes elektrisches Potenzial aufweist und bei Berührung lebensgefährlich sein kann. Aus diesem Grund ist eine sorgfältige Handhabung und korrekte Verdrahtung des Außenleiters von höchster Wichtigkeit. Die Isolierung des Außenleiters ist in der Regel braun oder schwarz, kann aber auch andere Farben aufweisen, je nach länderspezifischen Normen und der Art des Kabels.
Die Funktion der Erdung (PE)
Obwohl nicht direkt mit „N“ oder „L“ assoziiert, ist die Erdung, gekennzeichnet durch „PE“ (Protective Earth) oder das Erdsymbol, ein weiterer fundamentaler Sicherheitsaspekt bei elektrischen Installationen. Der Schutzleiter ist mit dem Gehäuse des elektrischen Geräts verbunden und leitet im Falle eines Isolationsfehlers den Strom sicher zur Erde ab. Dies verhindert, dass das Metallgehäuse unter Spannung gerät und ein Stromschlag für den Benutzer verursacht wird. Die Erdungsleitung hat typischerweise eine grün-gelbe Isolierung.
Unterscheidung und Kennzeichnung von Kabeln
Die korrekte Identifizierung der einzelnen Adern in einem Kabel ist essenziell für die Sicherheit. Internationale und nationale Normen legen Farbcodierungen für die Isolierung von Leitern fest, um Verwechslungen zu vermeiden. Diese Farbcodierungen sind ein wichtiges Hilfsmittel bei der Installation und Wartung von elektrischen Geräten.
Farbcodierung von Kabeln nach DIN VDE 0298-4
In Deutschland und vielen anderen europäischen Ländern folgt die Farbcodierung von Kabeln der DIN VDE 0298-4. Diese Norm gibt klare Anweisungen zur Kennzeichnung der einzelnen Leiter:
- Außenleiter (L): Braun, Schwarz oder Grau. Bei mehradrigen Kabeln werden für die verschiedenen Außenleiter in der Regel unterschiedliche Farben verwendet (z.B. L1 braun, L2 schwarz, L3 grau).
- Neutralleiter (N): Blau.
- Schutzleiter (PE): Grün-Gelb.
Es ist jedoch wichtig zu beachten, dass bei älteren Installationen oder in bestimmten Sonderfällen abweichende Farbcodierungen vorkommen können. Im Zweifelsfall sollte immer ein qualifizierter Elektriker zu Rate gezogen werden, um die korrekte Zuordnung der Leiter sicherzustellen.

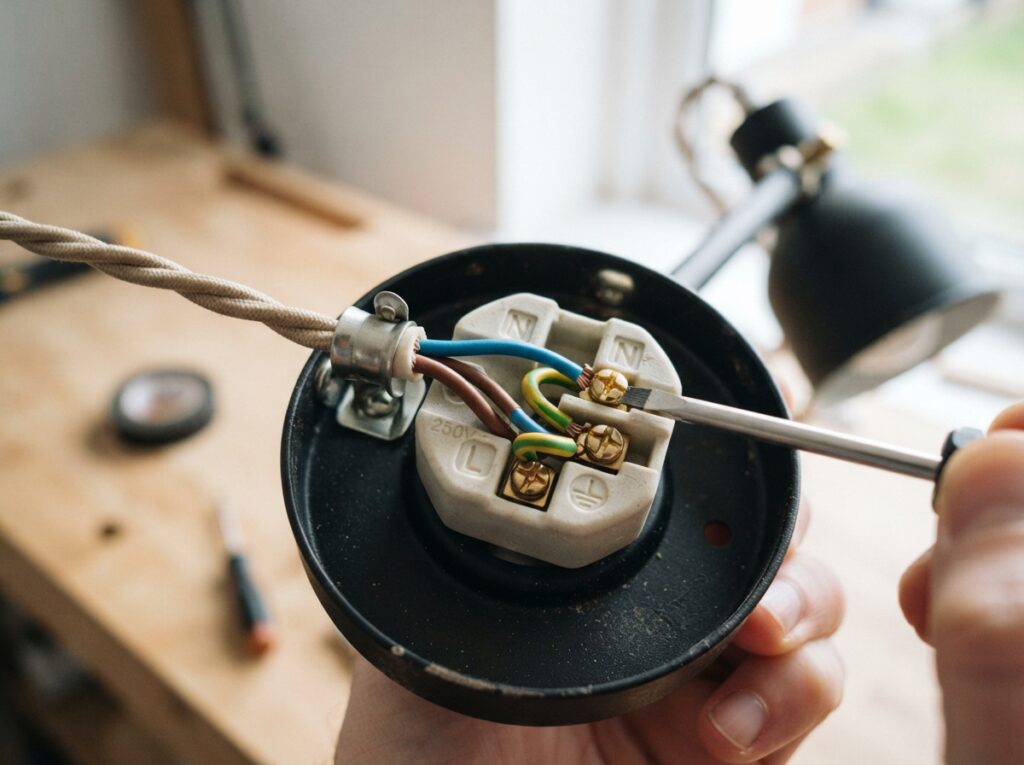

Klemmen und Anschlüsse bei Lampen
Bei Lampen und Leuchten finden sich häufig Anschlussklemmen, die mit „L“, „N“ und manchmal auch „PE“ gekennzeichnet sind. Diese Markierungen zeigen eindeutig an, welcher Draht mit welcher Klemme verbunden werden muss:
- L-Klemme: Hier wird der Außenleiter (braun, schwarz oder grau) angeschlossen.
- N-Klemme: Hier wird der Neutralleiter (blau) angeschlossen.
- PE-Klemme: Hier wird der Schutzleiter (grün-gelb) angeschlossen, sofern die Leuchte über eine Metallkonstruktion verfügt, die geerdet werden muss (Schutzklasse I).
Bei Lampen der Schutzklasse II, die eine doppelte oder verstärkte Isolierung aufweisen und somit keinen Schutzleiteranschluss benötigen, ist die PE-Klemme oft nicht vorhanden oder nicht gekennzeichnet.
Sicherheitsaspekte und Gefahren bei falscher Verdrahtung
Die korrekte Zuordnung von „N“ und „L“ ist nicht nur für die Funktion der Lampe entscheidend, sondern hat auch erhebliche Auswirkungen auf die Sicherheit. Eine falsche Verdrahtung kann zu gefährlichen Situationen führen.
Gefahr eines Stromschlags
Wenn der Außenleiter (L) versehentlich mit der N-Klemme verbunden wird und der Neutralleiter (N) mit der L-Klemme, kann dies dazu führen, dass das Gehäuse der Lampe unter Spannung steht, auch wenn der Schalter ausgeschaltet ist. Dies liegt daran, dass der Schalter in diesem Fall den Neutralleiter unterbricht und nicht den spannungsführenden Außenleiter. Das Berühren des Gehäuses kann dann zu einem lebensgefährlichen Stromschlag führen. Die korrekte Verdrahtung mit dem Außenleiter an der L-Klemme und dem Neutralleiter an der N-Klemme stellt sicher, dass der Schalter den stromführenden Leiter unterbricht und die Lampe im ausgeschalteten Zustand sicher ist.
Funktionsstörungen der Lampe
Auch wenn keine unmittelbare Gefahr für Leben und Gesundheit besteht, kann eine falsche Verdrahtung zu Funktionsstörungen der Lampe führen. Einige moderne Lampen, insbesondere solche mit integrierten elektronischen Vorschaltgeräten oder dimmbaren LEDs, sind auf eine korrekte Polung angewiesen. Eine vertauschte Verdrahtung von N und L kann dazu führen, dass die Lampe nicht leuchtet, flackert oder ihre Dimmfunktion nicht richtig ausgeführt wird.
Gefahr bei Schalterinstallationen
Bei der Installation eines Lichtschalters ist es von entscheidender Bedeutung, dass der Schalter den Außenleiter (L) unterbricht und nicht den Neutralleiter (N). Wenn der Schalter den Neutralleiter unterbricht und die Lampe ausgeschaltet ist, steht der Außenleiter immer noch unter Spannung und stellt eine Gefahr dar. Korrekte Installationen sehen vor, dass der Schalter den stromführenden Leiter (L) schaltet, sodass im ausgeschalteten Zustand kein Strom mehr zur Lampe fließt.
Wichtige Hinweise für die Installation
Bei Arbeiten an elektrischen Installationen, insbesondere beim Anschluss von Lampen, sind stets höchste Vorsichtsmaßnahmen zu treffen. Wenn Sie sich unsicher sind, beauftragen Sie unbedingt einen qualifizierten Elektriker.
Sicherheitscheck vor der Installation
Vor jeder Installation oder Wartung an einer Lampe muss die Stromversorgung an der betreffenden Leitung zwingend unterbrochen werden. Dies geschieht in der Regel über den Sicherungskasten oder den entsprechenden Leistungsschalter. Überprüfen Sie mit einem geeigneten Spannungsprüfer, ob die Leitung tatsächlich spannungsfrei ist.
Verwendung geeigneter Werkzeuge
Nutzen Sie für Elektroarbeiten ausschließlich geeignete Werkzeuge, die für den jeweiligen Zweck ausgelegt sind. Dazu gehören isolierte Schraubendreher, Seitenschneider und Abisolierzangen. Ein Spannungsprüfer ist unerlässlich, um die Spannungsfreiheit von Leitungen zu überprüfen.
Beachten Sie die Herstellerangaben
Jede Lampe wird mit einer Bedienungsanleitung des Herstellers geliefert. Diese enthält wichtige Informationen zur Installation, zum Anschluss und zu spezifischen Besonderheiten des Modells. Beachten Sie diese Angaben stets sorgfältig.
Verständnis von Steckertypen und Anschlusskabeln
Neben den Klemmen an der Lampe selbst sind auch die Kennzeichnungen an Steckern und Anschlusskabeln von Bedeutung. Diese geben Aufschluss über die vorgesehene Funktion und den sicheren Anschluss.
Stecker mit N und L
Herkömmliche Netzstecker, wie sie beispielsweise bei Stehleuchten oder Tischlampen zum Einsatz kommen, verfügen über zwei oder drei Pins. Zwei Pins sind für den Anschluss von N und L vorgesehen. Bei Geräten mit Schutzklasse I ist ein dritter Pin für die Erdung (PE) vorhanden.
Anschlusskabel und deren Adern
Anschlusskabel, die beispielsweise zur festen Installation von Deckenlampen verwendet werden, enthalten in der Regel drei Adern: eine für den Außenleiter (L), eine für den Neutralleiter (N) und eine für den Schutzleiter (PE). Die korrekte Zuordnung dieser Adern zu den entsprechenden Klemmen an der Lampe und der Hausinstallation ist entscheidend für die Sicherheit.
Tabellarische Übersicht: N und L bei Lampen
| Aspekt | Außenleiter (L) | Neutralleiter (N) | Schutzleiter (PE) |
|---|---|---|---|
| Spannungsführung | Trägt die volle Netzspannung; stromführend | Nennt sich Neutralleiter; im Normalbetrieb spannungsfrei oder geringe Spannung | Schutzleiter; im Normalbetrieb stromlos, leitet im Fehlerfall Strom zur Erde |
| Farbe (Deutschland/Europa nach DIN VDE 0298-4) | Braun, Schwarz, Grau | Blau | Grün-Gelb |
| Funktion | Zuführung der elektrischen Energie vom Stromnetz zum Verbraucher. | Rückleitung des Stroms zur Stromquelle, Schließung des Stromkreises. | Sicherheitsfunktion: Ableitung von Fehlerströmen ins Erdreich, Schutz vor Stromschlag. |
| Schalterfunktion | Sollte vom Schalter unterbrochen werden, um die Leuchte sicher abschalten zu können. | Wird im Normalfall nicht vom Schalter unterbrochen. | Keine direkte Schalterfunktion; immer verbunden, wenn vorhanden. |
| Gefahr bei Berührung | Hohe Stromschlaggefahr; lebensgefährlich. | Geringere Gefahr im Normalbetrieb, aber nicht stromlos im Sinne von ungefährlich. | Keine Gefahr im Normalbetrieb; dient der Sicherheit. |
Das sind die neuesten Lampen N L Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Was bedeutet N und L bei Lampen?
Was passiert, wenn ich N und L bei einer Lampe vertausche?
Wenn Sie den Neutralleiter (N) und den Außenleiter (L) bei einer Lampe vertauschen, kann dies dazu führen, dass das Metallgehäuse der Lampe unter Spannung steht, auch wenn die Lampe ausgeschaltet ist. Dies liegt daran, dass der Schalter dann den Neutralleiter unterbricht, während der stromführende Außenleiter weiterhin verbunden bleibt. Dies stellt eine erhebliche Gefahr eines Stromschlags dar. Zudem können Funktionsstörungen auftreten, insbesondere bei modernen Lampen mit elektronischen Vorschaltgeräten.
Kann ich eine Lampe ohne Schutzleiteranschluss (PE) an eine Steckdose mit Erdung anschließen?
Ja, Sie können eine Lampe ohne Schutzleiteranschluss (Schutzklasse II) an eine Steckdose mit Erdung anschließen. Die Erdung der Steckdose ist eine Sicherheitsmaßnahme für Geräte, die eine Erdung benötigen. Lampen der Schutzklasse II sind so konstruiert, dass sie keine Erdung benötigen, da sie über eine doppelte oder verstärkte Isolierung verfügen. Der fehlende PE-Anschluss an der Lampe hat keine negativen Auswirkungen auf die Sicherheit, wenn das Gerät korrekt konstruiert ist.
Wie erkenne ich die richtigen Adern in einem Kabel für L und N?
In Deutschland und vielen anderen europäischen Ländern folgen die Adern in einem Kabel einer standardisierten Farbcodierung nach DIN VDE 0298-4. Der Außenleiter (L) ist in der Regel braun, schwarz oder grau. Der Neutralleiter (N) ist immer blau. Der Schutzleiter (PE), falls vorhanden, ist grün-gelb. Es ist jedoch ratsam, die Spannungsfreiheit mit einem Spannungsprüfer zu verifizieren, bevor Sie mit Arbeiten beginnen.
Muss ich einen Elektriker beauftragen, um eine Lampe anzuschließen?
Für einfache Lampen mit einem Stecker ist in der Regel kein Elektriker erforderlich, sofern Sie die grundlegenden Sicherheitsvorkehrungen beachten. Bei festen Installationen, wie dem Anschluss einer Deckenlampe an eine vorhandene Anschlussdose, oder wenn Sie sich unsicher sind, ist es jedoch dringend empfohlen, einen qualifizierten Elektriker zu beauftragen. Dies gewährleistet die Sicherheit und die korrekte Funktion der Installation.
Welche Gefahr besteht, wenn der Schalter den Neutralleiter (N) und nicht den Außenleiter (L) unterbricht?
Wenn der Lichtschalter den Neutralleiter (N) und nicht den Außenleiter (L) unterbricht, bleibt der stromführende Außenleiter stets mit der Lampe verbunden, auch wenn der Schalter ausgeschaltet ist. Dies bedeutet, dass die Lampe und ihre Komponenten unter Spannung stehen und bei versehentlicher Berührung, beispielsweise beim Lampenwechsel, ein erhebliches Stromschlagrisiko besteht. Ein korrekt installierter Schalter unterbricht immer den stromführenden Außenleiter.
Gilt die Farbcodierung für N und L weltweit?
Nein, die Farbcodierung für Neutralleiter (N) und Außenleiter (L) ist nicht weltweit einheitlich. Während die blau-braune Kodierung für N und L sowie die grün-gelbe für PE in vielen europäischen Ländern üblich ist, können in anderen Regionen der Welt abweichende Farbstandards gelten. Bei der Installation von Geräten in unterschiedlichen Ländern ist es daher wichtig, sich über die dort gültigen Normen und Farbcodierungen zu informieren.
Wie unterscheide ich N und L an älteren Lampen oder in älteren Installationen?
Bei älteren Lampen oder Installationen kann die Farbcodierung von der aktuellen Norm abweichen. In solchen Fällen ist es unerlässlich, vorsichtig vorzugehen und einen Spannungsprüfer zu verwenden, um die Leiter sicher zu identifizieren. Oftmals ist der Leiter, der zum Schalter führt, der Außenleiter (L), während der andere Leiter der Neutralleiter (N) ist. Ohne fundierte Kenntnisse und die richtige Ausrüstung sollten Sie in solchen Fällen unbedingt einen Fachmann hinzuziehen, um Verwechslungen und Gefahren zu vermeiden.
